Модель для литья

Одним из видов производственной деятельности ООО "ВЗВП" является изготовление модельной оснастки.

Модельная оснастка – это макет будущего изделия.

Качество отливки напрямую зависит от качества модели.

Разработка/проектирование/технология

Перед изготовлением модельной оснастки конструкторский отдел ВЗВП производит разработку технологических процессов получения отливок:

• Расчет припусков на механическую обработку;
• Разработка технологии литья (в которую входит разработка стержневых ящиков, определение мест оптимального подвода металла к отливке, расчет прибылей, расчет оптимального размера опок, расчет усадки отливки);
• Определение массы заготовки и массы металла, необходимого к заливке;
• Моделирование и расчет процессов литья;
• Определение технологичности детали    (определение оптимального сплава для детали, доработка конструкционных особенностей детали);
• Определение режимов термообработки отливок;
• Расчет сечения литниковой системы, для определения оптимального времени заливки формы;
• Определение время выдержки отливки в форме (время остывания отливки в форме);
• Определение оптимальной температуры заливки металла.

Программное обеспечение, которое мы используем:

1. SolidWorks - построение трехмерной модели будущей отливки.
2. LVMFlow и SOLIDCAST— система моделирования литейных процессов.
3. КОМПАС - создание чертежа заготовки и технологического процесса.

Второй Завод Высокоточной Продукции выполнит векторные рисунки и трехмерные модели, которые являются основой для производства деталей на станках с программным управлением. Заказав создание 3D-модели, вы получите файл, который в дальнейшем может использоваться в работе станка с ЧПУ.

Материалы, используемые в производстве модельной оснастки:

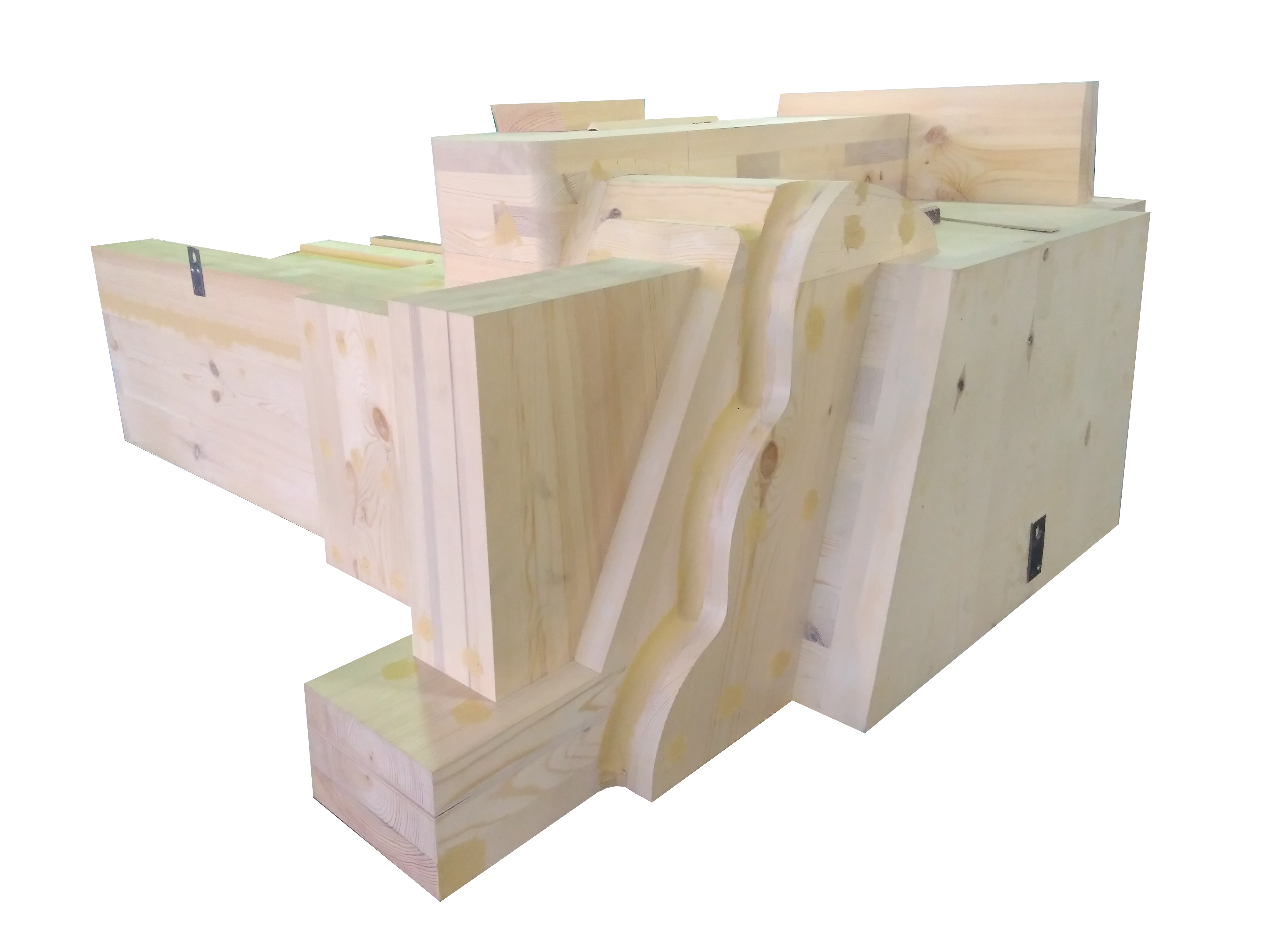

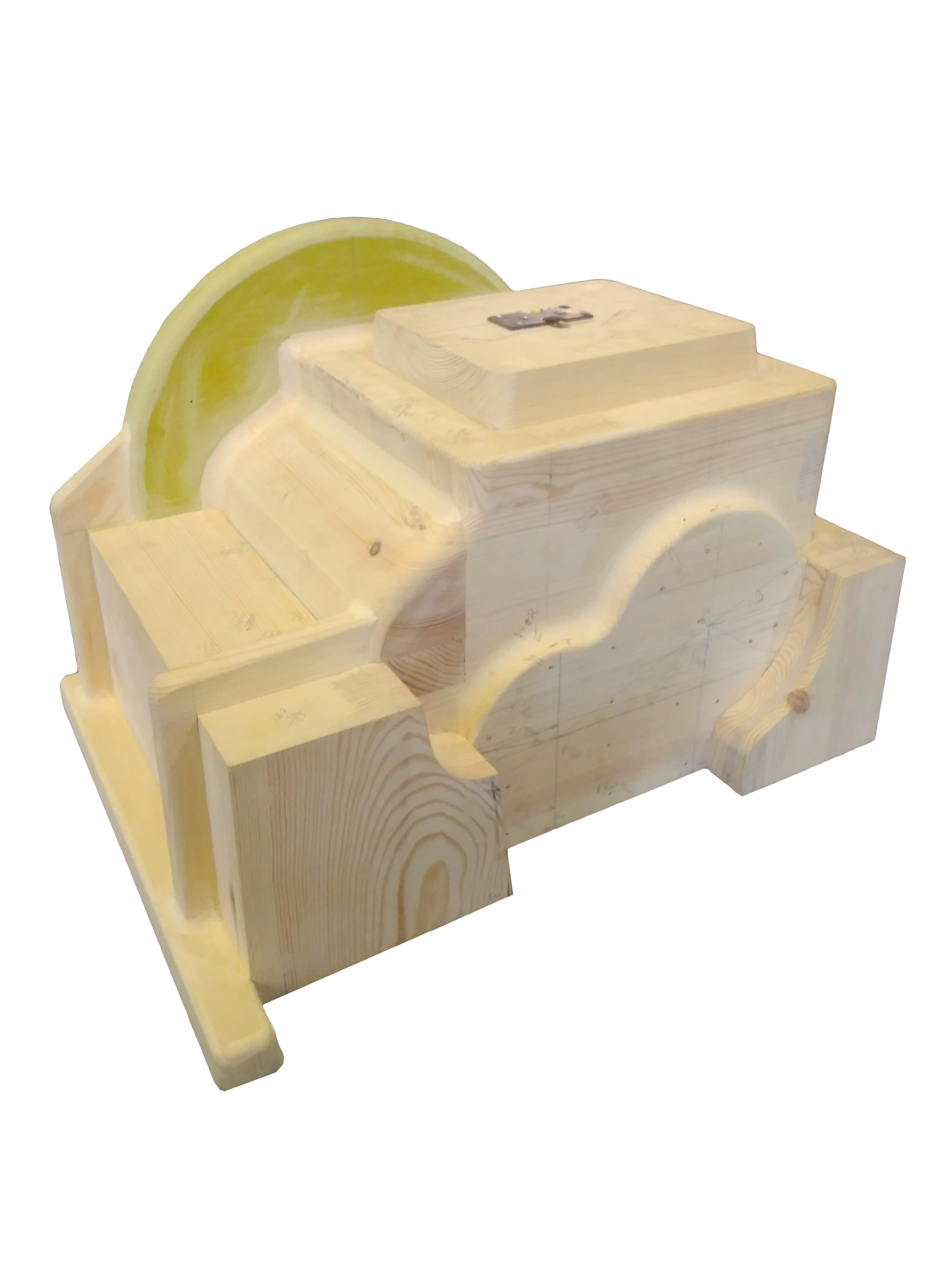

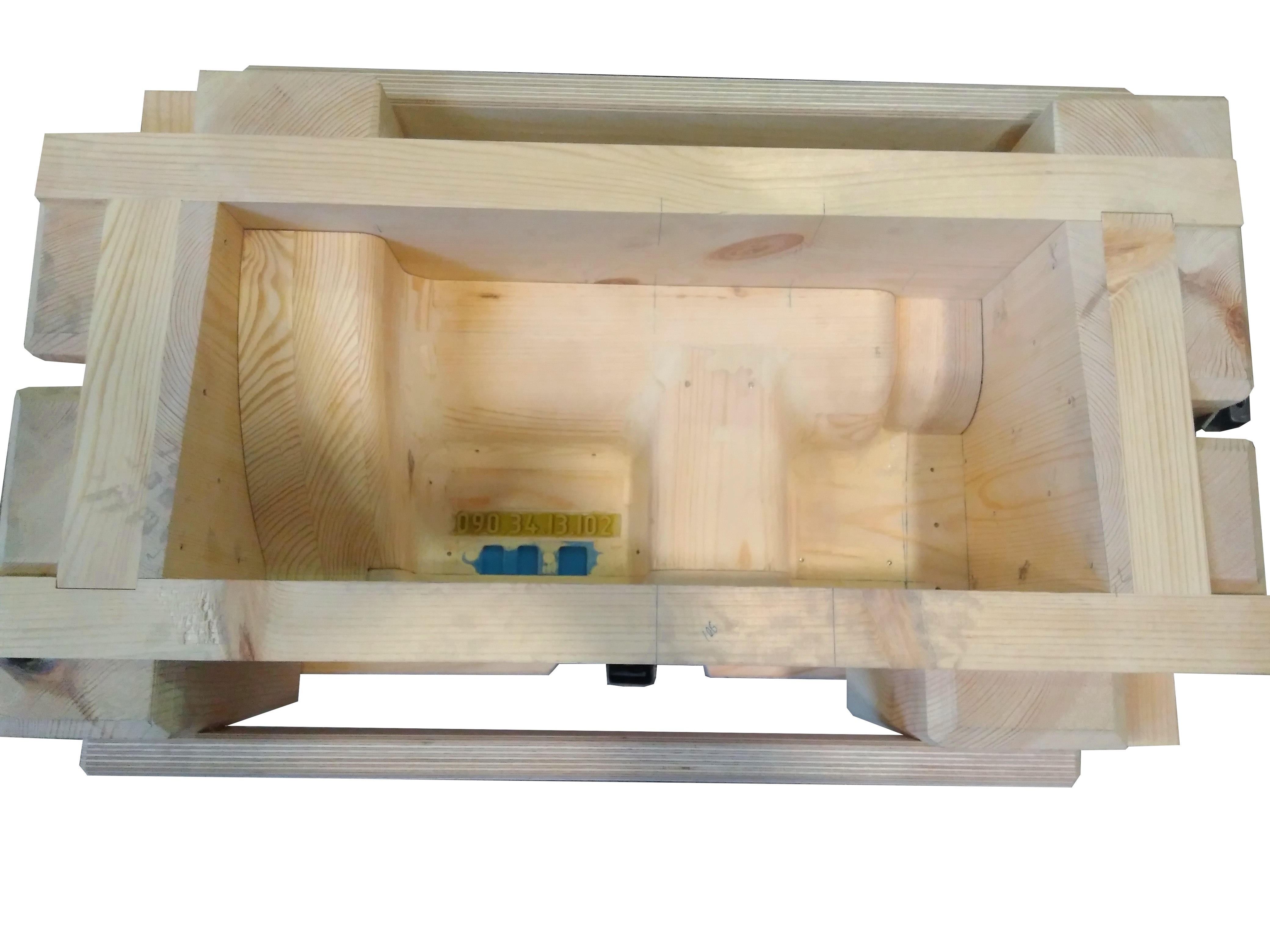

Основным материалом для изготовления комплекта модельной оснастки является древесина. ООО «ВЗВП» использует древесину только по ГОСТ 2695-83 и ГОСТ 8486-86, которая подвергается специальной обработке и просушке.

Технологическая оснастка нами также изготавливается и из других материалов в зависимости от специфики заказа:

• металл используется при крупносерийном заказе;
• фанера является подходящим материалом для изготовления штучных и разовых деталей;
• модельный пластик подойдет как для среднесерийных, так и для крупносерийных заказов, а также ответственных отливок;
• мдф применяется так же как и фанера для получения разовых и штучных деталей.

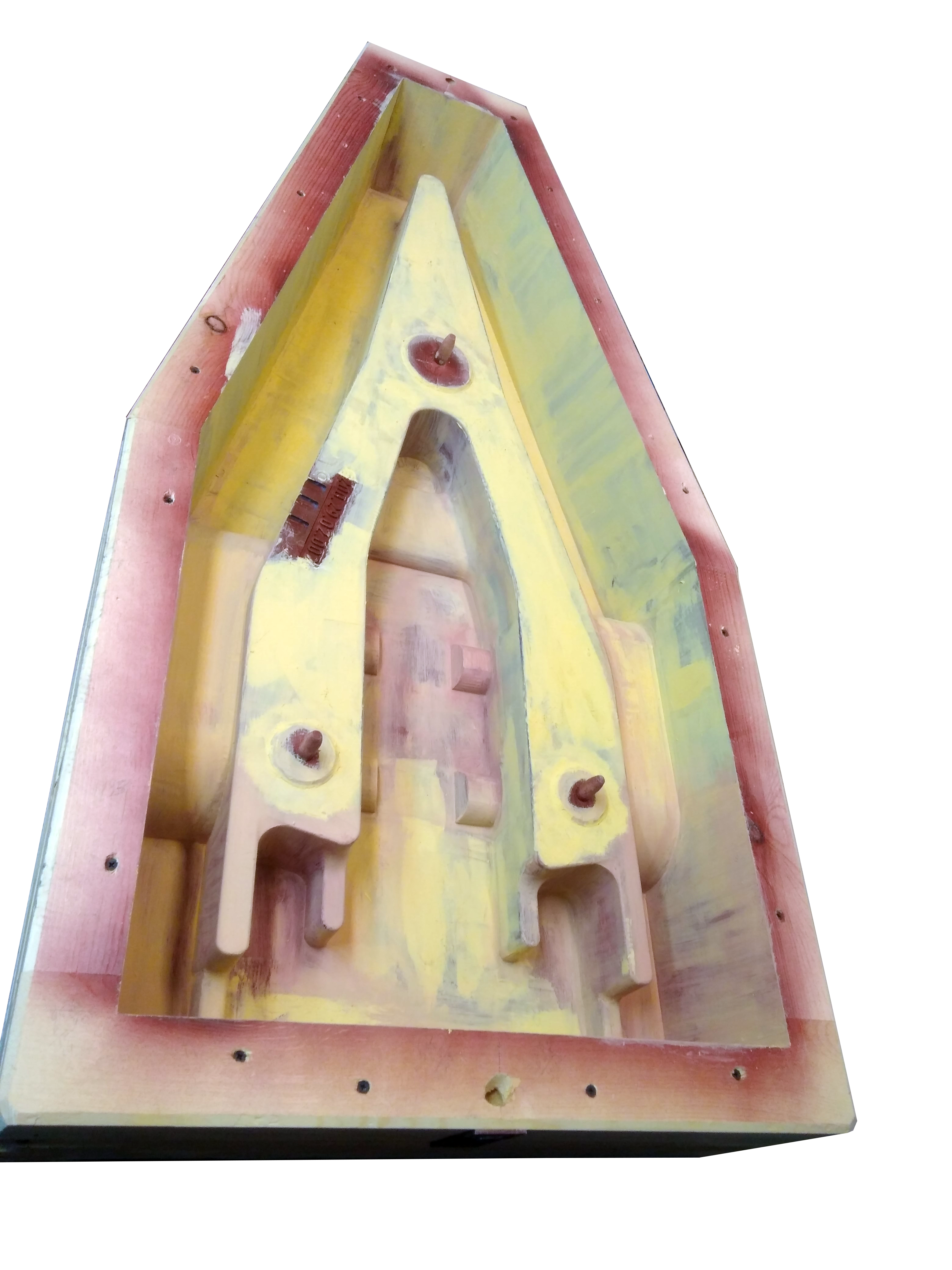

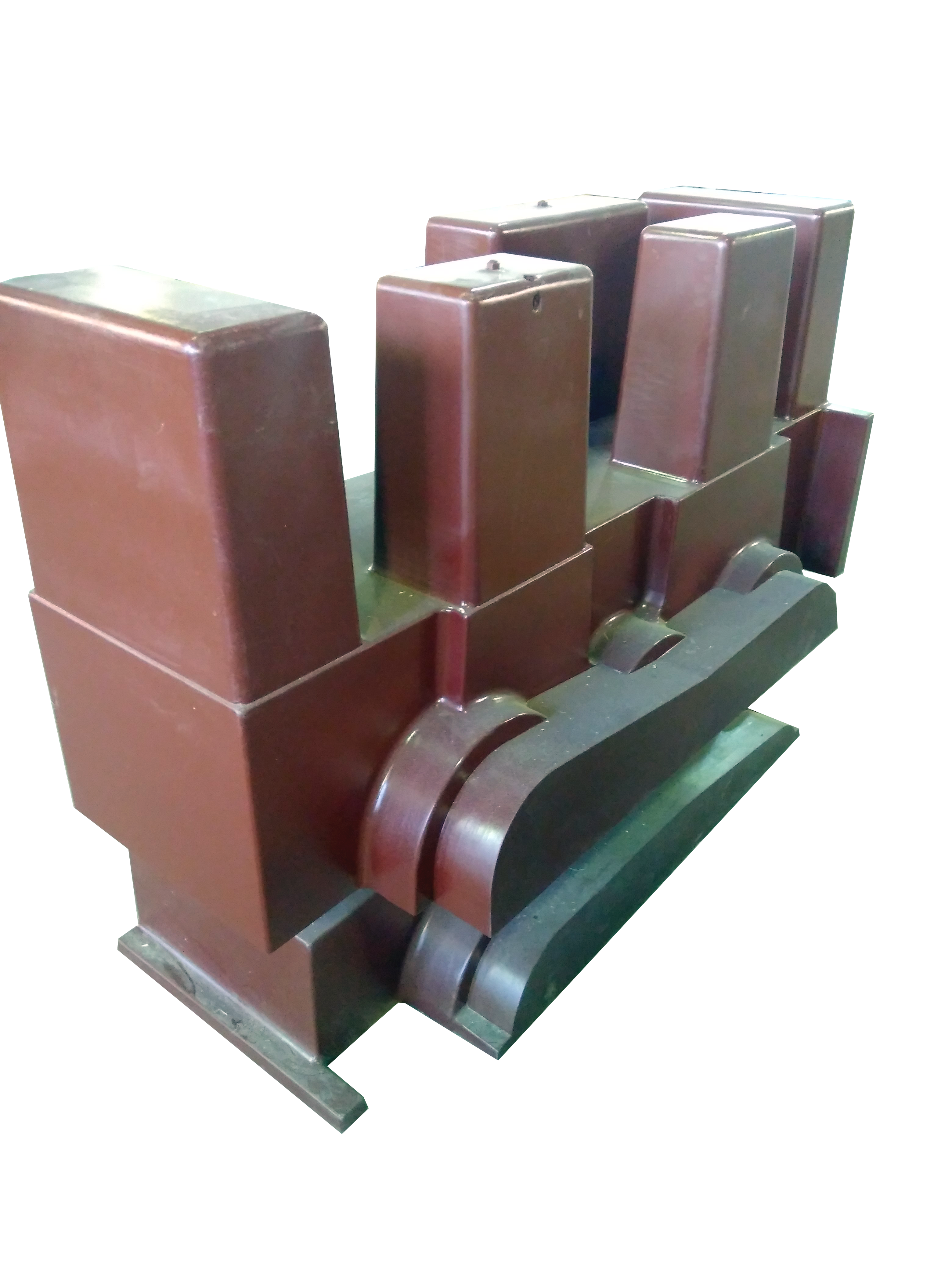

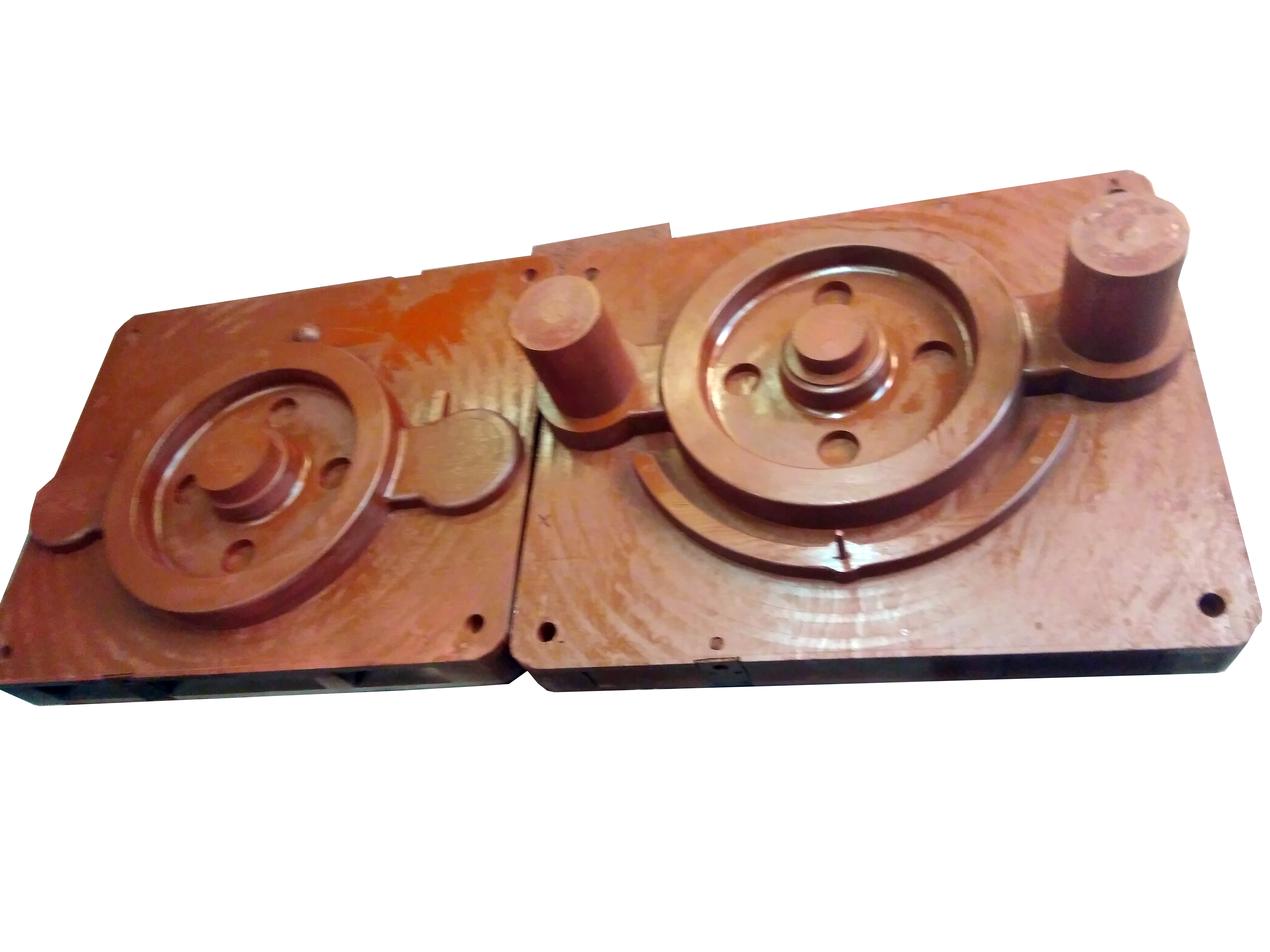

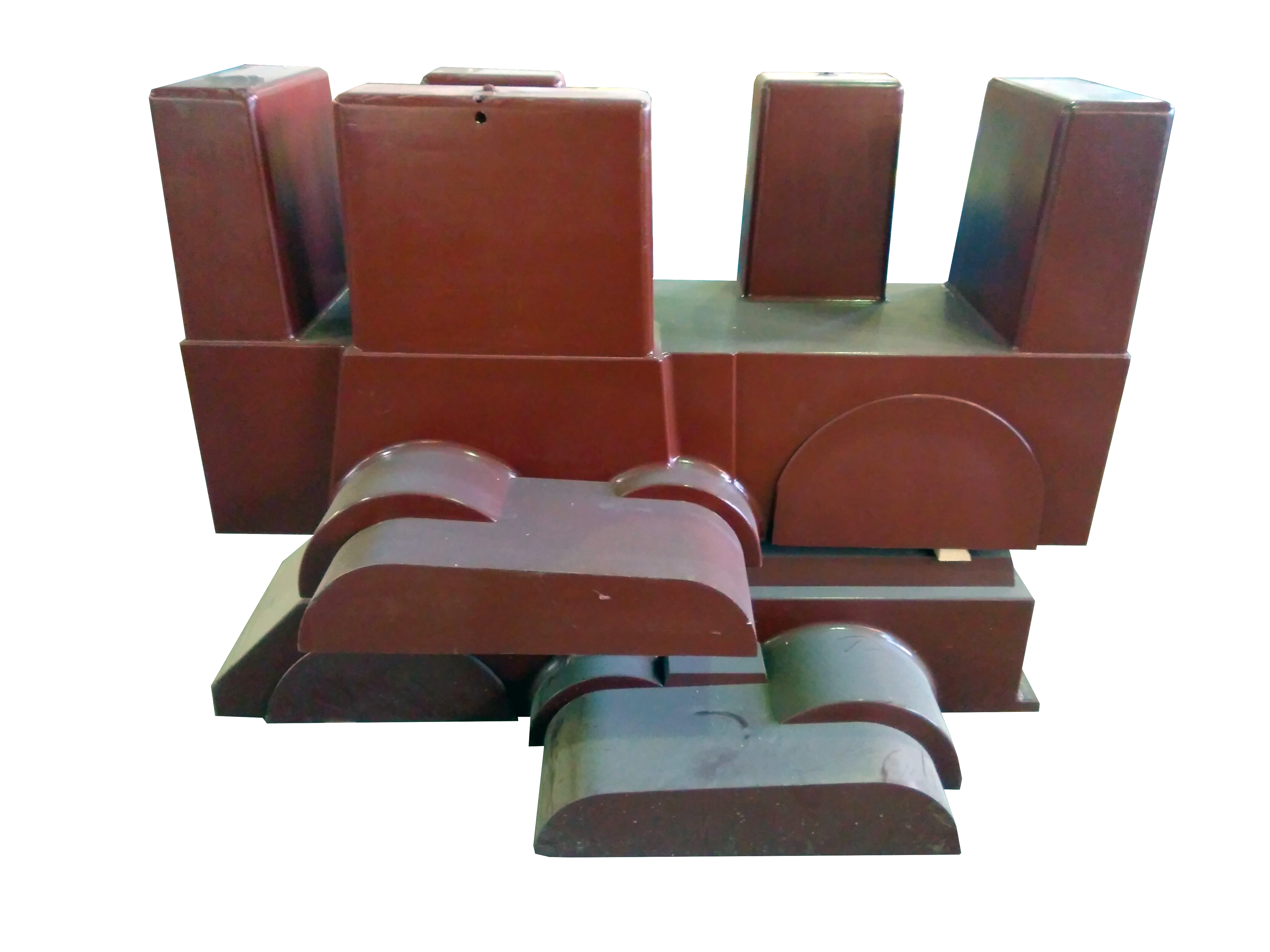

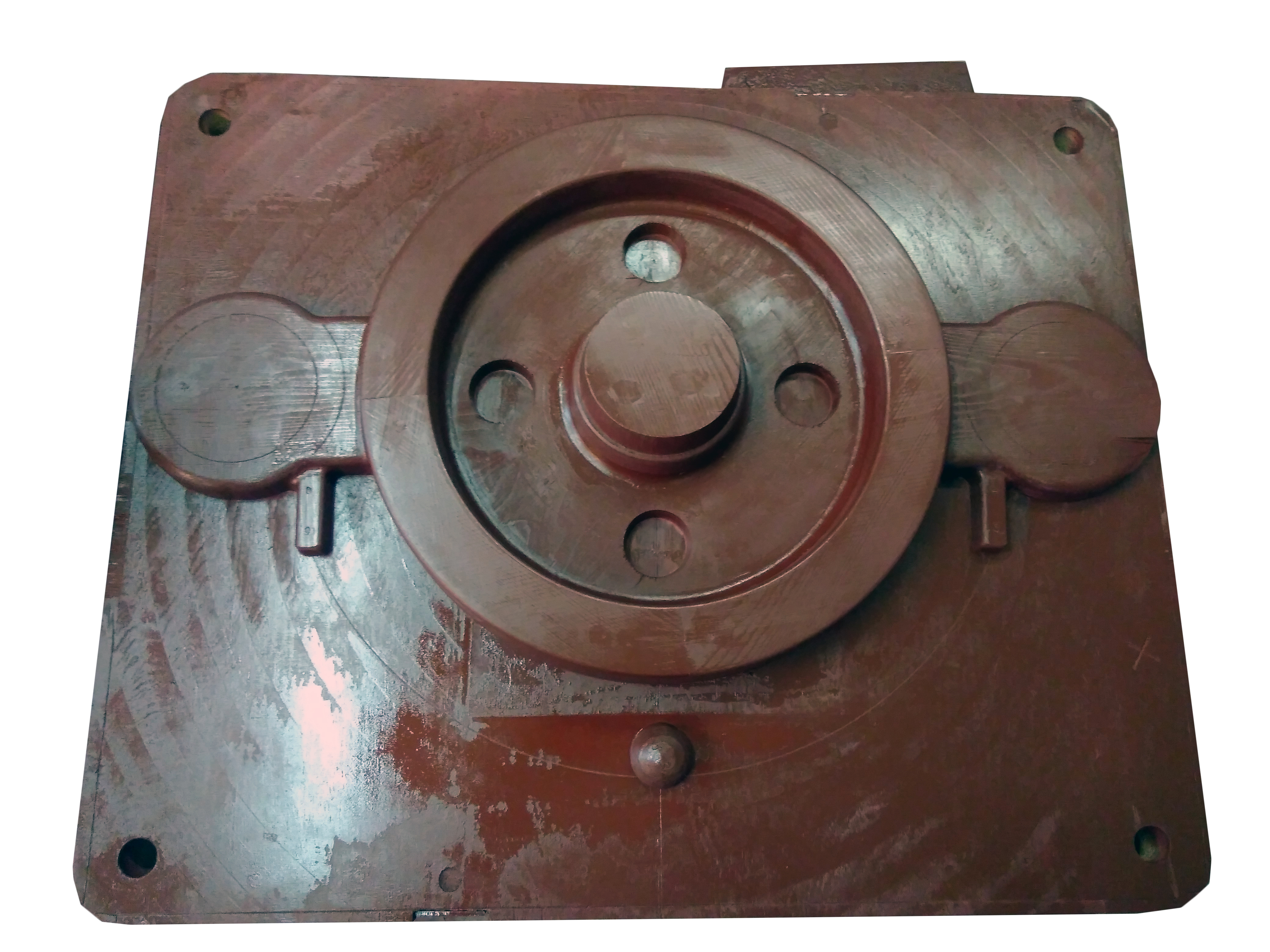

После производства модельной оснастки мы покрываем ее грунтом, а затем красим на два слоя краской НЦ-132.

Производство

В Челябинске модельная оснастка выполняется ООО «ВЗВП» согласно нормативно-технической документации, а также на современном технологическом оборудовании.

ООО Второй Завод Высокоточной Продукции располагает следующим оборудованием при изготовлении модельной оснастки:

• Трехосевой фрезерно-гравировальный станок с ЧПУ Multicam M-series 1 ед.;
• Фрезерный станок ЧПУ Beaver AVT25 (стол 1250*2500*200) 2 ед.;
• Фрезерный станок с ЧПУ RJ2040 АТС (стол 4100*2200*300) 1 ед.;
• Токарный станок JET JWL-1840EVS 1 ед.;
• Форматно-раскроечный станок JET JTSS-1600X2 1 ед..

Модельная остнастка от ООО «ВЗВП» в некоторых деликатных случаях также изготавливается полностью вручную. Это очень кропотливый и профессиональный труд.

ГОСТы по которым Мы работаем

Второй Завод Высокоточной Продукции применяет при создании модельной оснастки следующие межгосударственные стандарты:

• ГОСТ Р 53465-2009 Оснастка литейная. Уклоны литейные;
• ГОСТ 13354-91. Комплекты модельные деревянные. Технические условия;
• ГОСТ 22325-93 Соединения вставными дюбелями для деревянных разъемных моделей и стержневых ящиков;
• ГОСТ 22326-93 Соединения фланцевыми дюбелями для деревянных разъемных моделей и стержневых ящиков;
• ГОСТ 22327-93 Крепления скобовые для деревянных разъемных стержневых ящиков;
• ГОСТ 22330-93 Угольники для деревянных разъемных стержневых ящиков;
• ГОСТ 22331-93 Подъемы пластинчатые для деревянных литейных моделей;
• ГОСТ 22332-93 Подъемы полосовые для деревянных литейных моделей;
• ГОСТ 22333-93 Подъемы болтовые для деревянных литейных моделей;
• ГОСТ 22334-93 Цапфы для деревянных стержневых ящиков;
• ГОСТ 26645-85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку;
• ГОСТ 3212-92 Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров.

Гарантия и сервис

ООО «ВЗВП» всегда предоставляет гарантию на свою продукцию, на эксплуатацию оснастки и возможность сервисного обслуживания на модельную оснастку. Также к нам часто обращаются клиенты с вопросом ремонта сложных и ответственных моделей и стержневых ящиков.
